部署ceph集群 Nautilus版

学习ceph第一天，记录下ceph集群部署过程

参考文档：

# ceph简介

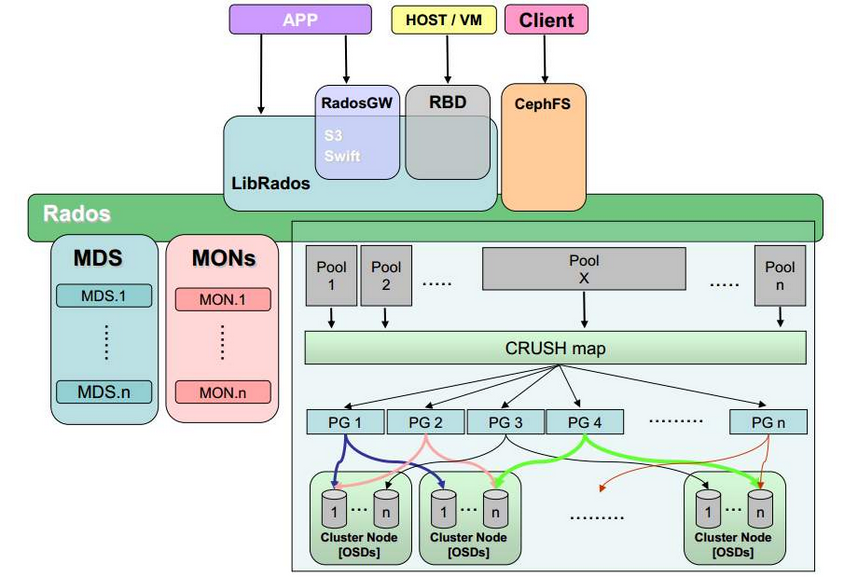

# ceph架构

# Ceph 支持三种接口

Object：有原生的API，而且也兼容 Swift 和 S3 的 API

Block：支持精简配置、快照、克隆

File：Posix 接口，支持快照

# ceph主要特点

统一存储

无任何单点故障

数据多份冗余

存储容量可扩展

自动容错及故障自愈

# ceph核心组件及其作用

在Ceph存储集群中，包含了三大角色组件，他们在Ceph存储集群中表现为3个守护进程，分别是Ceph OSD、Monitor、Managers。当然还有其他的功能组件，但是最主要的是这三个。

Ceph OSD： Ceph的OSD（Object Storage Device）守护进程。主要功能包括：存储数据、副本数据处理、数据恢复、数据回补、平衡数据分布，并将数据相关的一些监控信息提供给Ceph Moniter,以便Ceph Moniter来检查其他OSD的心跳状态。一个Ceph OSD存储集群，要求至少两个Ceph OSD,才能有效的保存两份数据。注意，这里的两个Ceph OSD是指运行在两台物理服务器上，并不是在一台物理服务器上运行两个Ceph OSD的守护进程。通常，冗余和高可用性至少需要3个Ceph OSD。

Monitor： Ceph的Monitor守护进程，主要功能是维护集群状态的表组，这个表组中包含了多张表，其中有Moniter map、OSD map、PG(Placement Group) map、CRUSH map。这些映射是Ceph守护进程之间相互协调的关键簇状态。监视器还负责管理守护进程和客户端之间的身份验证。通常需要至少三个监视器来实现冗余和高可用性。

Managers： Ceph的Managers（Ceph Manager），守护进程（ceph-mgr）负责跟踪运行时间指标和Ceph群集的当前状态，包括存储利用率，当前性能指标和系统负载。 Ceph Manager守护程序还托管基于python的插件来管理和公开Ceph集群信息，包括基于Web的仪表板和REST API。通常，至少有两名Manager需要高可用性。

MDS： Ceph的MDS（Metadata Server）守护进程，主要保存的是Ceph文件系统的元数据。注意，对于Ceph的块设备和Ceph对象存储都不需要Ceph MDS守护进程。Ceph MDS为基于POSIX文件系统的用户提供了一些基础命令的执行，比如ls、find等，这样可以很大程度降低Ceph存储集群的压力。

# ceph应用场景

Ceph的应用场景主要由它的架构确定，Ceph提供对象存储、块存储和文件存储，主要由以下4种应用场景：

LIBRADOS应用：通俗的说，Librados提供了应用程序对RADOS的直接访问，目前Librados已经提供了对C、C++、Java、Python、Ruby和PHP的支持。它支持单个单项的原子操作，如同时更新数据和属性、CAS操作，同时有对象粒度的快照操作。它的实现是基于RADOS的插件API，也就是在RADOS上运行的封装库。

RADOSGW应用：这类应用基于Librados之上，增加了HTTP协议，提供RESTful接口并且兼容S3、Swfit接口。RADOSGW将Ceph集群作为分布式对象存储，对外提供服务。

RBD应用：这类应用也是基于Librados之上的，细分为下面两种应用场景。
第一种应用场景为虚拟机提供块设备。通过Librbd可以创建一个块设备（Container），然后通过QEMU/KVM附加到VM上。通过Container和VM的解耦，使得块设备可以被绑定到不同的VM上。

第二种应用场景为主机提供块设备。这种场景是传统意义上的理解的块存储。

以上两种方式都是将一个虚拟的块设备分片存储在RADOS中，都会利用数据条带化提高数据并行传输，都支持块设备的快照、COW（Copy-On-Write）克隆。最重要的是RBD还支持Live migration。

CephFS（Ceph文件系统）应用：这类应用是基于RADOS实现的PB级分布式文件系统，其中引入MDS（Meta Date Server）,它主要为兼容POSIX文件系统提供元数据，比如文件目录和文件元数据。同时MDS会将元数据存储在RADOS中，这样元数据本身也达到了并行化，可以大大加快文件操作的速度。MDS本身不为Client提供数据文件，只为Client提供对元数据的操作。当Client打开一个文件时，会查询并更新MDS相应的元数据（如文件包括的对象信息），然后再根据提供的对象信息直接从RADOS中得到文件数据。

# 环境准备

OS	hostname	ip	roles
Centos 7.5	pod4-core-20-10	192.168.20.10 / 192.168.30.10	ceph-deploy、monitor、Managers、rgw、mds
Centos 7.5	pod4-core-20-5	192.168.20.5 / 192.168.30.5	monitor、Managers、rgw、mds
Centos 7.5	pod4-core-20-6	192.168.20.6 / 192.168.30.6	monitor、Managers、rgw、mds

注：每个节点有两块硬盘、两块网卡以便测试，使用ceph-deploy工具部署ceph存储。

# 系统初始化

系统初始化这一小节的所有操作，没有特别注明的，均需在所有节点上执行。

# 关闭防火墙及selinux

# 关防火墙
$ systemctl stop firewalld && systemctl disable firewalld

# 关selinux
setenforce 0
sed -i 's#^SELINUX=.*#SELINUX=disabled#g' /etc/selinux/config
sed -i 's#^SELINUX=.*#SELINUX=disabled#g' /etc/sysconfig/selinux

1
2
3
4
5
6
7

# 修改主机名

# 将 HOSTNAME 替换为你实际主机名
$ hostnamectl set-hostname HOSTNAME


# 所有节点执行刷新生效
bash
source /etc/profile

1
2
3
4
5
6
7

# 配置hosts解析记录

$ cat >> /etc/hosts << EOF192.168.20.10 pod4-core-20-10192.168.20.5 pod4-core-20-5192.168.20.6 pod4-core-20-6EOF

# 调整内核参数

$ cat > /etc/sysctl.conf << EOFkernel.sysrq = 0kernel.core_uses_pid = 1fs.file-max=655360kernel.msgmnb = 65536kernel.msgmax = 65536kernel.shmmax = 68719476736kernel.shmall = 4294967296kernel.pid_max = 655360net.ipv4.tcp_tw_reuse = 1net.ipv4.tcp_tw_recycle = 0net.ipv4.tcp_max_tw_buckets = 262144net.ipv4.tcp_fin_timeout = 30net.ipv4.tcp_timestamps = 0net.ipv4.tcp_sack = 1net.ipv4.tcp_window_scaling = 1net.ipv4.tcp_ecn = 0net.ipv4.tcp_keepalive_time = 600net.ipv4.tcp_keepalive_intvl = 30net.ipv4.tcp_keepalive_probes = 3net.ipv4.tcp_max_orphans = 655360net.ipv4.tcp_max_syn_backlog = 262144net.ipv4.tcp_mem = 65536 131072 262144net.ipv4.udp_mem = 65536 131072 262144net.ipv4.tcp_rmem = 4096 87380 16777216net.ipv4.tcp_wmem = 4096 16384 16777216net.ipv4.ip_local_port_range = 1024 65535net.ipv4.route.gc_timeout = 100# 禁止icmp重定向报文net.ipv4.conf.all.accept_redirects = 0# 禁止icmp源路由net.ipv4.conf.all.accept_source_route = 0net.core.somaxconn = 65535net.core.rmem_default = 8388608net.core.wmem_default = 8388608net.core.rmem_max = 16777216net.core.wmem_max = 16777216net.core.netdev_max_backlog = 262144vm.swappiness = 3vm.overcommit_memory = 1vm.max_map_count = 262144EOF

# 刷新生效
sysctl -p

1
2
3
4

# 调整最大可打开文件数

$ mv /etc/security/limits.conf{,.bak}
cat > /etc/security/limits.conf  << EOF*                -       nofile          650000*                -       memlock         unlimited*                -       stack           655360*                -       nproc           unlimitedEOF

1
2

执行此操作后，需要重新打开终端，才可生效。

# 配置ntp

# 配置ntp服务端

在pod4-core-20-10上执行这些步骤。

# 安装软件包
$ yum -y install chrony

# 编辑配置文件
$ mv /etc/chrony.conf{,.bak}
cat > /etc/chrony.conf << EOFbindcmdaddress 0.0.0.0server ntp.aliyun.com iburstallow 192.168.20.0/24driftfile /var/lib/chrony/driftmakestep 1.0 3rtcsynclogdir /var/log/chronyEOF

# 启动chronyd
systemctl enable chronyd && systemctl restart chronyd

1
2
3
4
5
6
7
8
9

# 其他节点同步控制节点时间

在其他所有节点执行此操作。

# 安装软件包
$ yum -y install chrony

# 编辑配置文件
$ mv /etc/chrony.conf{,.bak}
cat > /etc/chrony.conf << EOFserver pod4-core-20-10 iburstdriftfile /var/lib/chrony/driftmakestep 1.0 3rtcsynclogdir /var/log/chronyEOF
$ systemctl enable chronyd && systemctl restart chronyd

# 最好先手动测试下，可以同步时间
$ yum -y install ntp
$ ntpdate -u 192.168.20.10

1
2
3
4
5
6
7
8
9
10
11

# 配置yum源

# 更换为阿里云源
$ mkdir /etc/yum.repos.d/bak
mv /etc/yum.repos.d/*.repo /etc/yum.repos.d/bak/

wget -O /etc/yum.repos.d/CentOS-Base.repo https://mirrors.aliyun.com/repo/Centos-7.repo
wget -O /etc/yum.repos.d/epel.repo http://mirrors.aliyun.com/repo/epel-7.repo
yum clean all && yum makecache fast

# 配置ceph-nautilus源
cat > /etc/yum.repos.d/ceph.repo << "EOF"[ceph-norch]name=ceph-norchbaseurl=https://mirrors.aliyun.com/ceph/rpm-nautilus/el7/noarch/enabled=1gpgcheck=0[ceph-x86_64]name=ceph-x86_64 baseurl=https://mirrors.aliyun.com/ceph/rpm-nautilus/el7/x86_64/enabled=1gpgcheck=0EOF
yum clean all
yum makecache fast

1
2
3
4
5
6
7
8
9
10
11
12

接下来的操作，如果没有特殊说明，均在 pod4-core-20-10节点执行。

# 安装基础工具

$ yum -y install python-setuptools ceph-deploy

$ ceph-deploy --version     # 确保ceph-deploy版本为2.0.1
2.0.1

1
2
3
4

# 配置免密登录到其他节点

$ ssh-keygen -t rsa -q
for i in 5 6 10;do ssh-copy-id pod4-core-20-$i;done     # 根据提示输入相应密码

1
2

# 部署ceph集群

接下来的操作，如果没有特殊说明，均在 pod4-core-20-10节点执行。

# 部署admin

创建一个Ceph Monitor和三个Ceph OSD守护进程的Ceph存储集群。集群达到状态后，通过添加第四个Ceph OSD守护程序，一个元数据服务器和两个以上的Ceph Monitors对其进行扩展。

$ mkdir my-cluster && cd my-cluster
$ ceph-deploy new --public-network 192.168.20.0/24 \
  --cluster-network 192.168.30.0/24 pod4-core-20-10

# --public-network：对外网络，用于客户端访问
# --cluster-network：集群内部信息同步网络
# pod4-core-20-10：将此节点设置为Monitor节点

1
2
3
4
5
6
7

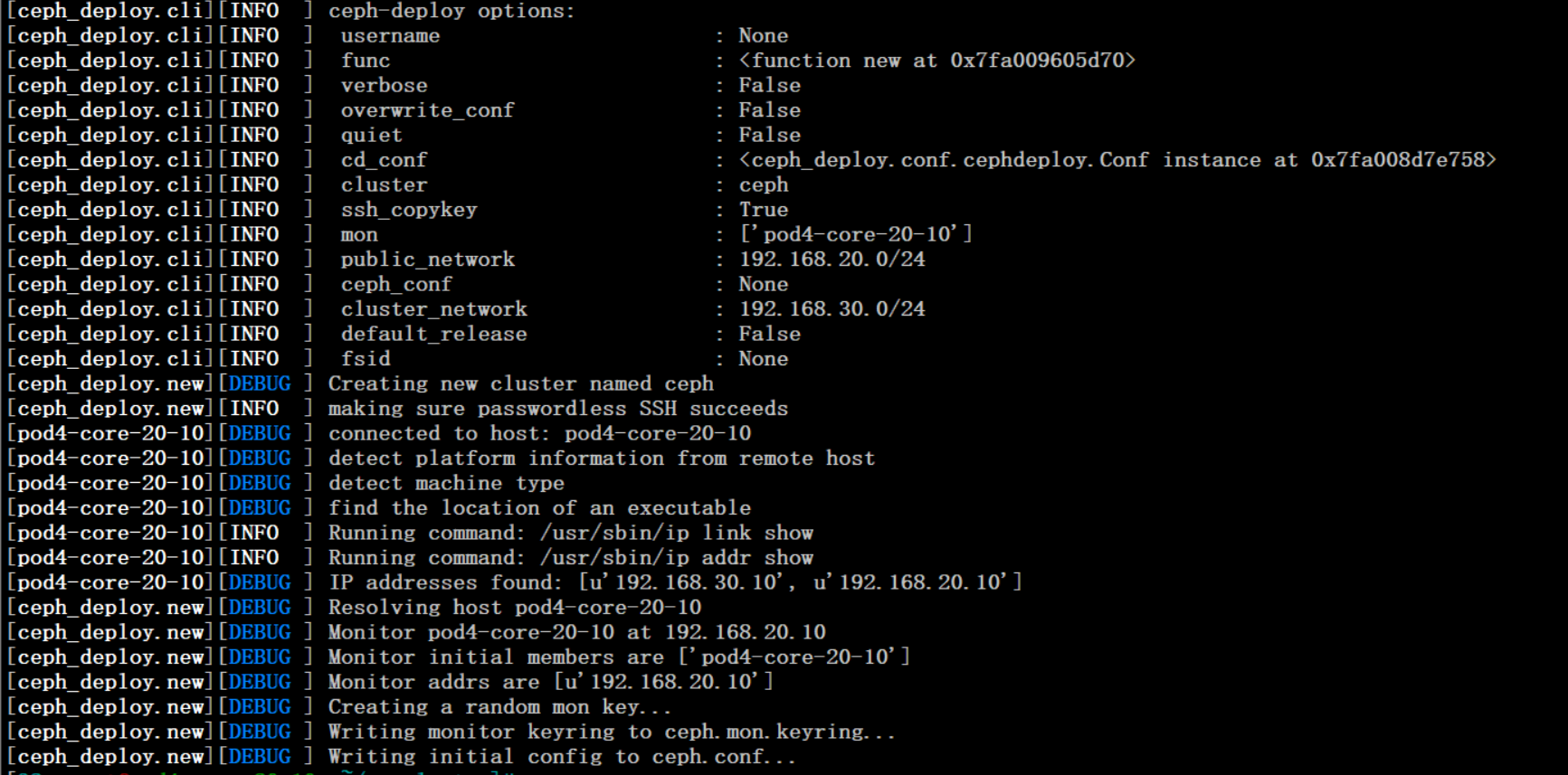

上述命令执行后，输出如下：

$ ls    # 命令执行成功后，会生成配置文件、日志文件、秘钥文件
ceph.conf  ceph-deploy-ceph.log  ceph.mon.keyring
$ cat ceph.conf        # 生成的配置文件内容如下
# 如果有错误之处，可以根据自己实际情况修改
[global]
fsid = 634fc0a4-d2bd-4f14-af6b-421ecbb89ba6
public_network = 192.168.20.0/24
cluster_network = 192.168.30.0/24
mon_initial_members = pod4-core-20-10
mon_host = 192.168.20.10
auth_cluster_required = cephx
auth_service_required = cephx
auth_client_required = cephx

1
2
3
4
5
6
7
8
9
10
11
12
13

# 安装ceph软件包

仅安装ceph软件包此操作在所有节点执行

# 不要使用官方提供的 ceph-deploy install 命令进行安装，它会自己再配置yum源，安装较慢
$ yum -y install ceph ceph-mon ceph-mgr ceph-radosgw ceph-mds

1
2

# 初始化monitor

接下来的操作，如果没有特殊说明，均在 pod4-core-20-10节点执行。

$ ceph-deploy mon create-initial

# 拷贝admin的秘钥文件

# admin后面指定ceph集群中的所有节点
$ ceph-deploy admin pod4-core-20-10 pod4-core-20-5 pod4-core-20-6

1
2

# 确认集群状态

$ ceph -s
  cluster:
    id:     634fc0a4-d2bd-4f14-af6b-421ecbb89ba6
    health: HEALTH_OK

  services:
    mon: 1 daemons, quorum pod4-core-20-10 (age 2m)  # 包含一个monitor
    mgr: no daemons active
    osd: 0 osds: 0 up, 0 in

  data:
    pools:   0 pools, 0 pgs
    objects: 0 objects, 0 B
    usage:   0 B used, 0 B / 0 B avail
    pgs:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

# 部署manager

# 将manager守护程序部署在 pod4-core-20-10
$ ceph-deploy mgr create pod4-core-20-10


$ ceph -s     # 查看集群状态
  cluster:
    id:     634fc0a4-d2bd-4f14-af6b-421ecbb89ba6
    health: HEALTH_WARN
            OSD count 0 < osd_pool_default_size 3

  services:
    mon: 1 daemons, quorum pod4-core-20-10 (age 8m)
    mgr: pod4-core-20-10(active, since 41s)     # 新增一个manager节点
    osd: 0 osds: 0 up, 0 in

  data:
    pools:   0 pools, 0 pgs
    objects: 0 objects, 0 B
    usage:   0 B used, 0 B / 0 B avail
    pgs:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

# 创建三个OSD

每个机器至少需要一块全新硬盘，确保没有被格式化过。

$ ceph-deploy osd create --data /dev/sdb pod4-core-20-10
ceph-deploy osd create --data /dev/sdb pod4-core-20-5
ceph-deploy osd create --data /dev/sdb pod4-core-20-6

$ ceph -s      # 查看集群状态
  cluster:
    id:     634fc0a4-d2bd-4f14-af6b-421ecbb89ba6
    health: HEALTH_OK

  services:
    mon: 1 daemons, quorum pod4-core-20-10 (age 14m)
    mgr: pod4-core-20-10(active, since 6m)
    osd: 3 osds: 3 up (since 30s), 3 in (since 30s)     # 包含了三个osd

  data:
    pools:   0 pools, 0 pgs
    objects: 0 objects, 0 B
    usage:   3.0 GiB used, 57 GiB / 60 GiB avail
    pgs:


$ ceph osd tree       # 查看osd详细信息
ID CLASS WEIGHT  TYPE NAME                STATUS REWEIGHT PRI-AFF
-1       0.05846 root default
-3       0.01949     host pod4-core-20-10
 0   hdd 0.01949         osd.0                up  1.00000 1.00000
-5       0.01949     host pod4-core-20-5
 1   hdd 0.01949         osd.1                up  1.00000 1.00000
-7       0.01949     host pod4-core-20-6
 2   hdd 0.01949         osd.2                up  1.00000 1.00000

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30

# ceph集群扩容

# 扩容monitor节点

一个Ceph存储集群至少需要一个Ceph Monitor和Ceph Manager才能运行。为了获得高可用性，Ceph存储群集通常运行多个Ceph Monitor，这样可以避免单点故障。

Ceph使用Paxos算法，节点数量最好是奇数（即，大于N / 2，其中N是Monitor的数量）才能形成仲裁。尽管这不是必需的。

# 扩容第一个monitor节点

# 添加 pod4-core-20-5为monitor节点
$ ceph-deploy mon add pod4-core-20-5

$ ceph quorum_status --format json-pretty  # 检查仲裁状态

{
    "election_epoch": 8,
    "quorum": [
        0,
        1
    ],
    "quorum_names": [     # 加入仲裁的节点
        "pod4-core-20-10",
        "pod4-core-20-5"
    ],
    "quorum_leader_name": "pod4-core-20-10",      # 当前leader
    "quorum_age": 210,
    "monmap": {
        "epoch": 2,
        "fsid": "634fc0a4-d2bd-4f14-af6b-421ecbb89ba6",
        "modified": "2021-02-21 15:46:00.889286",
        "created": "2021-02-21 15:21:30.739161",
        "min_mon_release": 14,
        "min_mon_release_name": "nautilus",
        "features": {
            "persistent": [
                "kraken",
                "luminous",
                "mimic",
                "osdmap-prune",
                "nautilus"
            ],
            "optional": []
        },
        "mons": [
            {
                "rank": 0,
                "name": "pod4-core-20-10",
                "public_addrs": {
                    "addrvec": [
                        {
                            "type": "v2",
                            "addr": "192.168.20.10:3300",
                            "nonce": 0
                        },
                        {
                            "type": "v1",
                            "addr": "192.168.20.10:6789",
                            "nonce": 0
                        }
                    ]
                },
                "addr": "192.168.20.10:6789/0",
                "public_addr": "192.168.20.10:6789/0"
            },
            {
                "rank": 1,
                "name": "pod4-core-20-5",
                "public_addrs": {
                    "addrvec": [
                        {
                            "type": "v2",
                            "addr": "192.168.20.5:3300",
                            "nonce": 0
                        },
                        {
                            "type": "v1",
                            "addr": "192.168.20.5:6789",
                            "nonce": 0
                        }
                    ]
                },
                "addr": "192.168.20.5:6789/0",
                "public_addr": "192.168.20.5:6789/0"
            }
        ]
    }
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78

# 扩容第二个monitor节点

# 添加 pod4-core-20-6为monitor节点
$ ceph-deploy mon add pod4-core-20-6

# 确认三个节点加入仲裁
$ ceph quorum_status --format json-pretty

{
    "election_epoch": 12,
    "quorum": [
        0,
        1,
        2
    ],
    "quorum_names": [
        "pod4-core-20-10",
        "pod4-core-20-5",
        "pod4-core-20-6"
    ],
    "quorum_leader_name": "pod4-core-20-10",
    "quorum_age": 30,

      ....... # 省略部分输出

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

# 检查ceph集群状态

$ ceph -s
  cluster:
    id:     634fc0a4-d2bd-4f14-af6b-421ecbb89ba6
    health: HEALTH_OK

  services:     #确保有三个monitor
    mon: 3 daemons, quorum pod4-core-20-10,pod4-core-20-5,pod4-core-20-6 (age 64s)
    mgr: pod4-core-20-10(active, since 25m)
    osd: 3 osds: 3 up (since 19m), 3 in (since 19m)

  data:
    pools:   0 pools, 0 pgs
    objects: 0 objects, 0 B
    usage:   3.0 GiB used, 57 GiB / 60 GiB avail
    pgs:

$ ceph mon stat     # 也可以单独查看monitor状态
e3: 3 mons at {pod4-core-20-10=[v2:192.168.20.10:3300/0,v1:192.168.20.10:6789/0],
pod4-core-20-5=[v2:192.168.20.5:3300/0,v1:192.168.20.5:6789/0],
pod4-core-20-6=[v2:192.168.20.6:3300/0,v1:192.168.20.6:6789/0]},
election epoch 12, leader 0 pod4-core-20-10, quorum 0,1,2
pod4-core-20-10,pod4-core-20-5,pod4-core-20-6

$ ceph mon dump     # dump查看monitor状态
dumped monmap epoch 3
epoch 3
fsid 634fc0a4-d2bd-4f14-af6b-421ecbb89ba6
last_changed 2021-02-21 15:53:36.055686
created 2021-02-21 15:21:30.739161
min_mon_release 14 (nautilus)
0: [v2:192.168.20.10:3300/0,v1:192.168.20.10:6789/0] mon.pod4-core-20-10
1: [v2:192.168.20.5:3300/0,v1:192.168.20.5:6789/0] mon.pod4-core-20-5
2: [v2:192.168.20.6:3300/0,v1:192.168.20.6:6789/0] mon.pod4-core-20-6

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33

# 扩容manager节点

Ceph Manager守护进程以 active/standby 模式运行。当前active节点宕机后，处于standby状态的会自动提升为active节点。

# 将pod4-core-20-5、pod4-core-20-6添加到manager集群
$ ceph-deploy mgr create pod4-core-20-5 pod4-core-20-6

# 添加成功后，确认集群状态
$ ceph -s
  cluster:
    id:     634fc0a4-d2bd-4f14-af6b-421ecbb89ba6
    health: HEALTH_OK

  services:
    mon: 3 daemons, quorum pod4-core-20-10,pod4-core-20-5,pod4-core-20-6 (age 8m)
    mgr: pod4-core-20-10(active, since 32m), standbys: pod4-core-20-5, pod4-core-20-6
    osd: 3 osds: 3 up (since 26m), 3 in (since 26m)

  data:
    pools:   0 pools, 0 pgs
    objects: 0 objects, 0 B
    usage:   3.0 GiB used, 57 GiB / 60 GiB avail
    pgs:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

至此，ceph集群部署完成。

原文链接：

https://lvjianzhao.gitee.io/lvjianzhao/posts/6010b413/?highlight=ceph

上次更新: 2023/03/02, 11:17:31

← glusterfs 分布式文件系统seaweedfs搭建配置→
